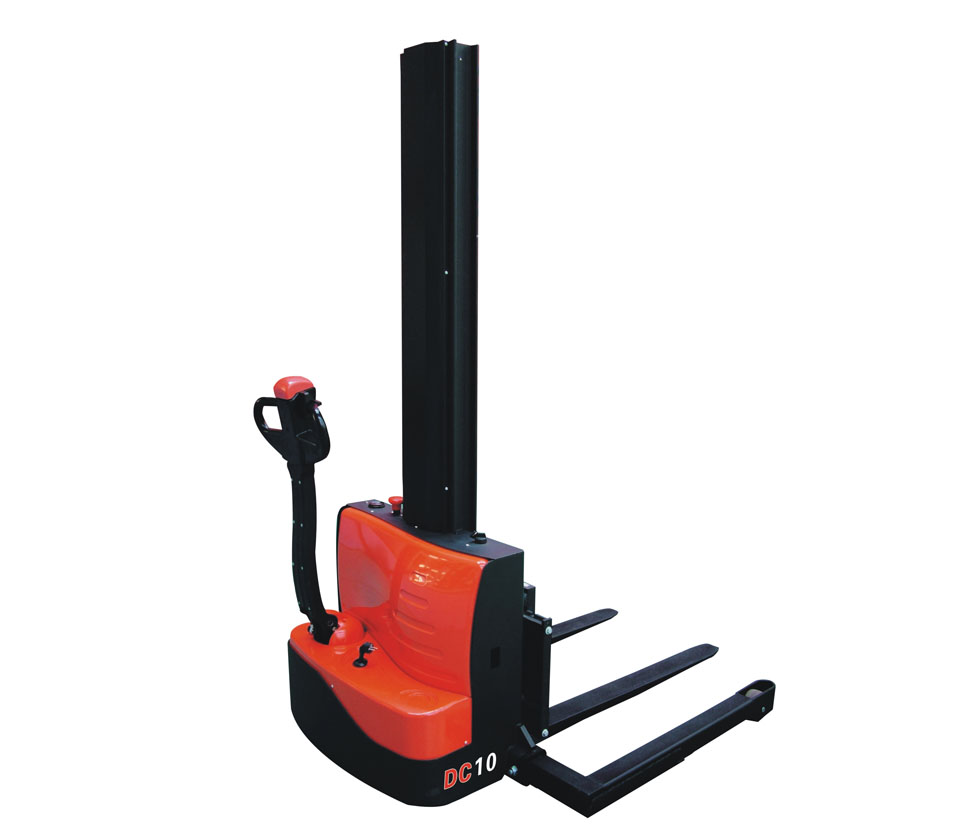

| 型號 Model |
|
CDD10 |
| 配置號 Configuration No. |
|
090 |
| 類型 Type |
|
寬腿
Wide legs |
| 門架類型 Mast type |
|
單級
Single stage |
| 額定載重 Load capacity |
kg |
1000 |
| 載荷中心距 Load center |
mm |
600 |
| 軸距 Wheel base |
mm |
1134 |
| 操作類型 Operating type |
|
步行式 / Walkie |
| 車輪 Wheels |
|
|
| 輪子類型(前/后) Wheels type |
|
PU |
驅動輪/平衡輪/承重輪 數量 Wheel quantity
Driving wheel/Balance wheel/Bearing wheel |
|
1/1/2 |
| 尺寸 Dimension |
|
|
標準門架起升高度
Standard lift height |
mm |
1600 /1950 |
門架作業時整車最大高度
Max extend height |
mm |
2055 /2405 |
門架縮回時整車靜態高度
Mast lowered height |
mm |
2055 /2405 |
貨叉最低高度
Lowered fork height |
mm |
55 |
標準貨叉規格(長/寬/厚)
Fork size(length/width/thickness) |
mm |
1070/ 100/40 |
整車全長，踏板收起/放下
Overall length |
mm |
1640 |
| 車體寬度 Overall width |
mm |
940 |
叉腿外側間距
Outside width between legs |
mm |
1120/1270/ 1420 |
叉腿內側間距
Inside width between legs |
mm |
970/1120/ 1270 |
貨叉外側間距
Outside width between forks |
mm |
200-812 |
貨叉內側間距
Inside width between forks |
mm |
0-612 |
最小轉彎半徑，踏板收起/ 放下
Min.Turning radius |
mm |
1344 |
最小直角堆垛通道寬度，踏板收起/ 放下（托盤 800×1200 ， 1200 沿貨叉放置）
Min.Aisle width for pallets 800×1200 |
mm |
1894 |
最小直角堆垛通道寬度，踏板收起/ 放下（托盤 1000×1200 ， 1200 沿貨叉放置）
Min.Aisle width for pallets 1000×1200 |
mm |
1936 |
| 最小離地間隙 Min.ground clearance |
mm |
50 |
| 性能 Performance |
|
|
最大行駛速度，滿載/空載
Travel speed,laden/unladen |
km/h |
3/3.5 |
最大起升速度，滿載/空載
Lift speed,laden/unladen |
mm/s |
130/230 |
最大下降速度，滿載/空載
Lowering speed,laden/unladen |
mm/s |
130/230 |
爬坡度，滿載/空載
Gradeability,laden/unladen |
% |
5/7 |
| 電氣配置 Electrical configuration |
|
|
驅動電機/起升電機/ 轉向電機
Drive motor / Lift motor /Steering motor |
KW |
DC0.63/DC2.0 |
| 蓄電池電壓 Battery voltage |
V |
24 |
| 蓄電池容量 Battery capacity |
Ah |
70 |
| 制動 Brake |
|
電磁 / 再生
Electromagnetic / Regenerative |
| 控制器型號 Controller |
|
HELI （選配 CURTIS ） |
| 重量 Weight |
|
|
| 蓄電池重量 Battery weight |
kg |
48 |
自重（包含蓄電池）
Service weight with battery |
kg |
458 |
