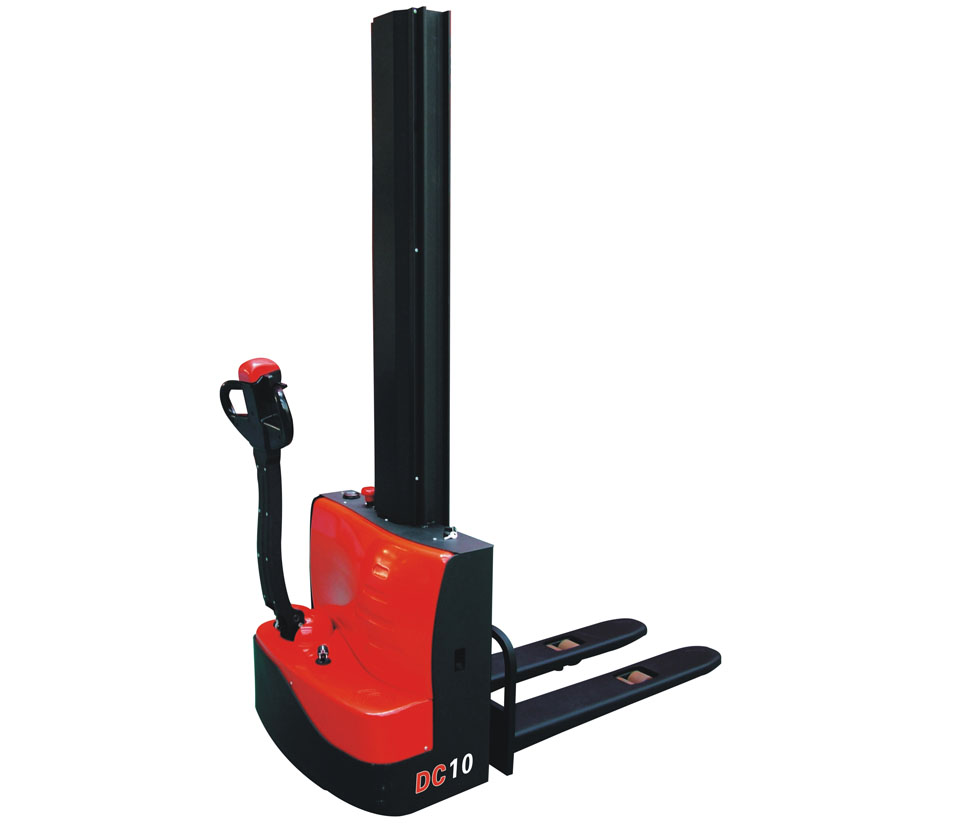

型號 Model
|
|
CDD10
|
|
配置號 Configuration No.
|
|
080
|
|
類型 Type
|
|
窄腿
Narrow legs
|
|
門架類型 Mast type
|
|
單級
Single stage
|
|
額定載重 Load capacity
|
kg
|
1000
|
|
載荷中心距 Load center
|
mm
|
600
|
|
軸距 Wheel base
|
mm
|
1052
|
|
操作類型 Operating type
|
|
步行式 / Walkie
|
|
車輪 Wheels
|
|
|
|
輪子類型(前/后) Wheels type
|
|
PU
|
驅動輪/平衡輪/承重輪 數量 Wheel quantity
Driving wheel/Balance wheel/Bearing wheel
|
|
1/1/4
|
|
尺寸 Dimension
|
|
|
標準門架起升高度
Standard lift height
|
mm
|
1600 /1950
|
門架作業時整車最大高度
Max extend height
|
mm
|
2055 /2405
|
門架縮回時整車靜態高度
Mast lowered height
|
mm
|
2055 /2405
|
貨叉最低高度
Lowered fork height
|
mm
|
90
|
標準貨叉規格(長/寬/厚)
Fork size(length/width/thickness)
|
mm
|
1150 （ 1220 ） /185/55
|
整車全長，踏板收起/放下
Overall length
|
mm
|
1634
|
|
車體寬度 Overall width
|
mm
|
790
|
叉腿外側間距
Outside width between legs
|
mm
|
-
|
叉腿內側間距
Inside width between legs
|
mm
|
-
|
貨叉外側間距
Outside width between forks
|
mm
|
550 /600/650/685
|
貨叉內側間距
Inside width between forks
|
mm
|
180/ 230/280/315
|
最小轉彎半徑，踏板收起/ 放下
Min.Turning radius
|
mm
|
1262
|
最小直角堆垛通道寬度，踏板收起/ 放下（托盤 800×1200 ， 1200 沿貨叉放置）
Min.Aisle width for pallets 800×1200
|
mm
|
1841
|
最小直角堆垛通道寬度，踏板收起/ 放下（托盤 1000×1200 ， 1200 沿貨叉放置）
Min.Aisle width for pallets 1000×1200
|
mm
|
1883
|
|
最小離地間隙 Min.ground clearance
|
mm
|
30
|
|
性能 Performance
|
|
|
最大行駛速度，滿載/空載
Travel speed,laden/unladen
|
km/h
|
3/3.5
|
最大起升速度，滿載/空載
Lift speed,laden/unladen
|
mm/s
|
130/230
|
最大下降速度，滿載/空載
Lowering speed,laden/unladen
|
mm/s
|
130/230
|
爬坡度，滿載/空載
Gradeability,laden/unladen
|
%
|
5/7
|
|
電氣配置 Electrical configuration
|
|
|
驅動電機/起升電機/ 轉向電機
Drive motor / Lift motor /Steering motor
|
KW
|
DC0.63/DC2.0
|
|
蓄電池電壓 Battery voltage
|
V
|
24
|
|
蓄電池容量 Battery capacity
|
Ah
|
70
|
|
制動 Brake
|
|
電磁 / 再生
Electromagnetic / Regenerative
|
|
控制器型號 Controller
|
|
HELI （選配 CURTIS ）
|
|
重量 Weight
|
|
|
|
蓄電池重量 Battery weight
|
kg
|
48
|
自重（包含蓄電池）
Service weight with battery
|
kg
|
460
|
