| 1 |

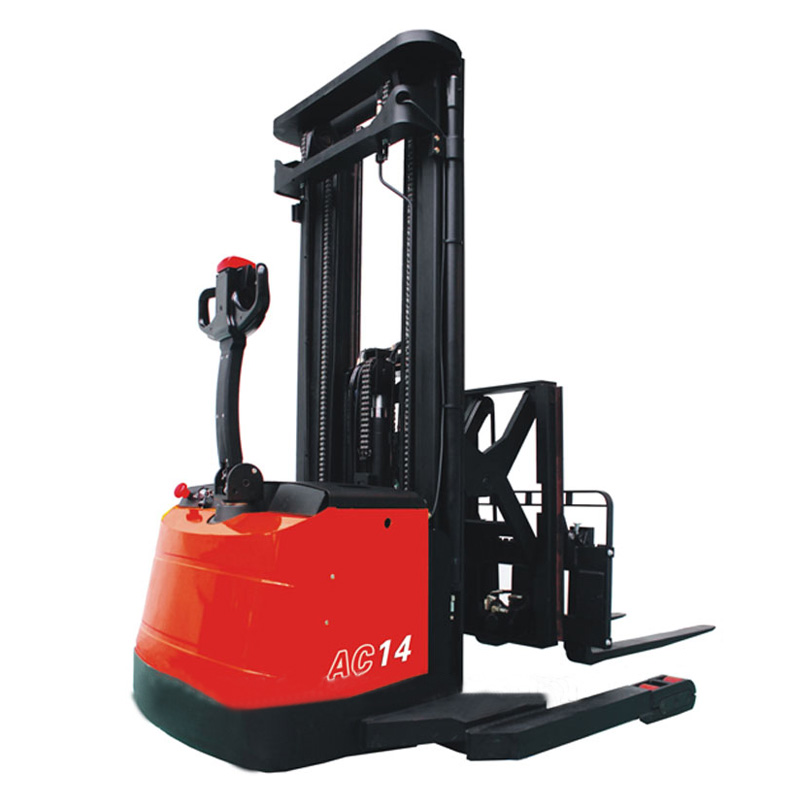

型號 Model |
|
CQDH13 |
CQDH14 |
| 2 |
配置號 Configuration No. |
|
850 |
850 |
| 3 |
類型 Type |
|
剪刀式 /Reach
（帶傾斜、側移 /Tilt,Side shifter ） |
剪刀式 /Reach
（帶傾斜 /Tilt ） |
| 4 |
門架類型 Mast type |
|
三級 3-Stage STD |
三級 3-Stage STD |
| 5 |
額定載重 Load capacity |
kg |
1300 |
1400 |
| 6 |
載荷中心距 Load center |
mm |
500 |
500 |
| 7 |
軸距 Wheel base |
mm |
1478 |
1478 |
| 8 |
操作類型 Operating type |
|
步行式 |
步行式 |
| |
車輪 Wheels |
|
|
|
| 9 |
輪子類型(前/后) Wheels type |
|
PU |
PU |
| 10 |
驅動輪/承重輪 數量 Wheel quantity
Driving wheel/Balance wheel/Bearing wheel |
|
1/4 |
1/4 |
| |
尺寸 Dimension |
|
|
|
| 11 |
門架前移距離
Reach distance |
mm |
0-550 |
0-550 |
| 12 |
標準門架起升高度
Standard lift height |
mm |
3800/4000/ 4500 /5000/5500 |
3800/4000/ 4500 /5000/5500 |
| 13 |
門架作業時整車最大高度
Max extend height |
mm |
4991/5191/ 5691 /6191/6691 |
4991/5191/ 5691 /6191/6691 |
| 14 |
門架縮回時整車靜態高度
Mast lowered height |
mm |
1914/2081/ 2248 /2415/2582 |
1914/2081/ 2248 /2415/2582 |
| 15 |
貨叉最低高度
Lowered fork height |
mm |
55 |
55 |
| 16 |
標準貨叉規格(長/寬/厚)
Fork size(length/width/thickness) |
mm |
1070 /100/40 |
1070 /100/40 |
| 17 |
整車全長
Overall length |
mm |
2225 |
2225 |
| 18 |
車體寬度 Overall width |
mm |
1430 |
1430 |
| 19 |
叉腿外側間距
Outside width between legs |
mm |
1270/1420/ 1470 |
1270/1420/ 1470 |
| 20 |
叉腿內側間距
Inside width between legs |
mm |
1070/1220/ 1270 |
1070/1220/ 1270 |
| 21 |
貨叉外側間距
Outside width between forks |
mm |
200-755 |
200-755 |
| 22 |
貨叉?zhèn)纫凭嚯x
Distance shift fork side |
mm |
150 |
- |
| 23 |
貨叉傾斜角度（前/后）
Tilt of fork （ F/B ） |
Grad |
4/3 |
4/3 |
| 24 |
最小轉彎半徑
Min.Turning radius |
mm |
1566 |
1566 |
| 25 |
最小直角堆垛通道寬度，踏板收起/放下（托盤800×1200，1200沿貨叉放置）
Min.Aisle width for pallets 800×1200 |
mm |
2135 |
2135 |
| 26 |
最小直角堆垛通道寬度，踏板收起/放下（托盤1000×1200，1200沿貨叉放置）
Min.Aisle width for pallets 1000×1200 |
mm |
2315 |
2315 |
| 27 |
最小離地間隙 Min.ground clearance |
mm |
50 |
50 |
| |
性能 Performance |
|
|
|
| 28 |
最大行駛速度，滿載/空載
Travel speed,laden/unladen |
km/h |
3.5/4 |
3.5/4 |
| 29 |
最大起升速度，滿載/空載
Lift speed,laden/unladen |
mm/s |
130/230 |
130/230 |
| 30 |
最大下降速度，滿載/空載
Lowering speed,laden/unladen |
mm/s |
130/230 |
130/230 |
| 31 |
爬坡度，滿載/空載
Gradeability,laden/unladen |
% |
3/5 |
3/5 |
| |
電氣配置 Electrical configuration |
|
|
|
| 32 |
驅動電機/起升電機/ 轉向電機
Drive motor / Lift motor /Steering motor |
KW |
AC1.5/DC3.0/DC0.15 |
AC1.5/DC3.0/DC0.15 |
| 33 |
蓄電池電壓 Battery voltage |
V |
24 |
24 |
| 34 |
蓄電池容量 Battery capacity |
Ah |
345 （國產）
可選： FAAM345 |
345 （國產）
可選： FAAM345 |
| 35 |
制動 Brake |
|
電磁 / 再生
Electromagnetic / Regenerative |
電磁 / 再生
Electromagnetic / Regenerative |
| 36 |
控制器型號 Controller |
kg |
CURTIS |
CURTIS |
| |
重量 Weight |
|
|
|
| 37 |
蓄電池重量 Battery weight |
kg |
300 |
300 |
| 38 |
自重（包含蓄電池）
Service weight with battery |
kg |
2420 |
2400 |
