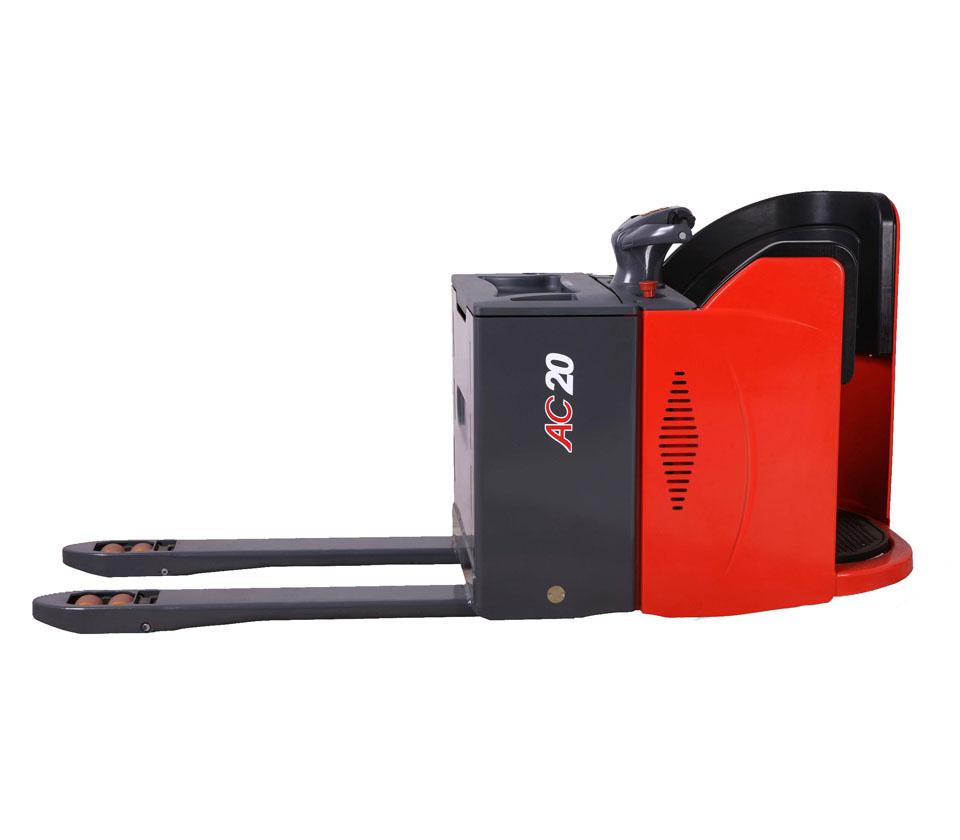

型號 Model
|
|
CBD20
|
|
配置號 Configuration No.
|
|
490
|
|
額定載重 Load capacity
|
kg
|
2000
|
|
載荷中心距 Load center
|
mm
|
600
|
|
軸距 Wheel base
|
mm
|
1569
|
|
操作類型 Operating type
|
|
步行式 / 乘駕式
Walkie / Stand On
|
|
車輪 Wheels
|
|
|
|
輪子類型(前/后) Wheels type
|
|
PU
|
驅動輪 / 平衡輪/承重輪數量 Wheel quantity
Driving wheel/Balance wheel /Bearing wheel
|
|
1/2/4
|
|
驅動輪尺寸 Driving wheel size
|
mm
|
￠ 248×75
|
|
承重輪尺寸 Balance wheel size
|
mm
|
￠ 84×80
（雙輪 /Double wheels ）
|
|
平衡輪尺寸 Bearing wheel size
|
mm
|
￠ 140×60
|
|
尺寸 Dimension
|
|
|
|
貨叉最低離地高度 Min.fork lowered height
|
mm
|
85
|
|
貨叉最大起升高度 Max.fork lifting height
|
mm
|
205
|
|
最大起升行程 Max.lifting height
|
mm
|
120
|
|
貨叉外側間距 Overall fork width
|
mm
|
550/600/685
|
|
貨叉長度 Fork length
|
mm
|
1150/1200
|
|
貨叉寬度 Fork width
|
mm
|
165
|
|
貨叉厚度 Fork thickness
|
mm
|
75
|
|
整車全長，踏板收起/放下 Overall length
|
mm
|
2465
|
|
車體寬度 Overall width
|
mm
|
790
|
整車高度（含手柄）
Overall height(With handle)
|
mm
|
1170
|
整車高度（不含手柄）
Overall height(Without handle)
|
mm
|
-
|
最小轉彎半徑，踏板收起/放下
Min.Turning radius
|
mm
|
2278
|
最小直角堆垛通道寬度，踏板收起/放下
（托盤800×1200，1200沿貨叉放置）
Min.Aisle width for pallets 800×1200
|
mm
|
2568
|
最小直角堆垛通道寬度，踏板收起/放下
（托盤1000×1200，1200沿貨叉放置）
Min.Aisle width for pallets 1000×1200
|
mm
|
2589
|
|
性能 Performance
|
|
|
最大行駛速度，滿載/空載
Travel speed,laden/unladen
|
km/h
|
10/10
|
最大起升速度，滿載/空載
Lift speed,laden/unladen
|
mm/s
|
20/25
|
最大下降速度，滿載/空載
Lowering speed,laden/unladen
|
mm/s
|
40/30
|
爬坡度，滿載/空載
Gradeability,laden/unladen
|
%
|
15/10
|
|
電氣配置 Electrical configuration
|
|
|
|
驅動電機 Drive motor
|
KW
|
AC 3
|
|
起升電機 Lift motor
|
KW
|
DC 1.2
|
|
轉向電機 Steering motor
|
KW
|
DC 0.15
|
|
蓄電池電壓/容量 Battery voltage / capacity
|
V/Ah
|
24/320
|
|
制動 Brake
|
|
電磁 / 再生
Electromagnetic / Regenerative
|
|
控制器型號 Controller
|
|
CURTIS 1234
|
|
重量 Weight
|
|
|
|
蓄電池重量 Battery weight
|
kg
|
288
|
|
自重（包含蓄電池） Service weight with battery
|
kg
|
968
|
